Destaque:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de fabricação de tubos em espiral OEM, Máquina de fabricação de tubos espirais de formação de ductos, Máquina de formação de ductos em espiral OEM


Indústrias aplicáveis:	Lojas de materiais de construção, fábricas, obras de construção	Localização da sala de exposição:	Turquia, Alemanha
Inspecção de saída por vídeo:	Não está disponível	Relatório de ensaio da máquina:	Não está disponível
Tipo de comercialização:	Novo produto 2020	Garantia dos componentes principais:	1 ano
Componentes essenciais:	PLC, motor, rolamento, caixa de engrenagens, motor, recipiente de pressão, engrenagem	Condição:	novo
Tipo:	Tubulação que faz a máquina	Material de tubulação:	Ferro
Aplicação:	Tubulação de abastecimento de energia	Capacidade de produção:	0.6m/min~2,5m/min
Voltagem:	380/220V	Potência:	500 kW
Dimensão:	12900 x 2400 x 400 mm	Peso:	800000 kg
Garantia:	1 ano	Principais pontos de venda:	Alta produtividade
Serviço pós-venda prestado:	Engenheiros disponíveis para serviços de máquinas no exterior	Largura da bobina de aço:	700-1500mm
Duração:	8 a 12,5 m	diâmetro exterior:	1000~2000mm
Identificação da bobina de aço:	610 ~ 760 mm	Peso máximo da carga:	≤ 30000 kg
Espessura:	9.5 ~ 17.1 mm	Velocidade do produto:	0.6m/min~2,5m/min
Produção anual:	30,000-70.000 toneladas por ano	Nome:	Linha de produção de tubos soldados em espiral máquina de fabricação de tubos em espiral

Indústrias aplicáveis:	Lojas de materiais de construção, fábricas, obras de construção
Localização da sala de exposição:	Turquia, Alemanha
Inspecção de saída por vídeo:	Não está disponível
Relatório de ensaio da máquina:	Não está disponível
Tipo de comercialização:	Novo produto 2020
Garantia dos componentes principais:	1 ano
Componentes essenciais:	PLC, motor, rolamento, caixa de engrenagens, motor, recipiente de pressão, engrenagem
Condição:	novo
Tipo:	Tubulação que faz a máquina
Material de tubulação:	Ferro
Aplicação:	Tubulação de abastecimento de energia
Capacidade de produção:	0.6m/min~2,5m/min
Voltagem:	380/220V
Potência:	500 kW
Dimensão:	12900 x 2400 x 400 mm
Peso:	800000 kg
Garantia:	1 ano
Principais pontos de venda:	Alta produtividade
Serviço pós-venda prestado:	Engenheiros disponíveis para serviços de máquinas no exterior
Largura da bobina de aço:	700-1500mm
Duração:	8 a 12,5 m
diâmetro exterior:	1000~2000mm
Identificação da bobina de aço:	610 ~ 760 mm
Peso máximo da carga:	≤ 30000 kg
Espessura:	9.5 ~ 17.1 mm
Velocidade do produto:	0.6m/min~2,5m/min
Produção anual:	30,000-70.000 toneladas por ano
Nome:	Linha de produção de tubos soldados em espiral máquina de fabricação de tubos em espiral

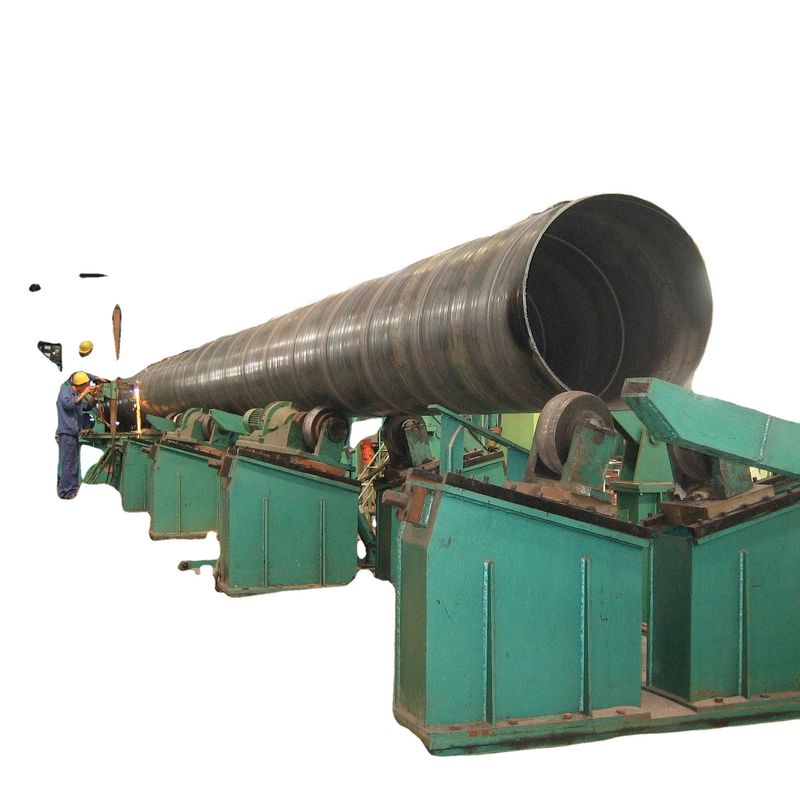

Máquina de fabricação de tubos em espiral

Descrição do produto

A unidade de tubos de aço laminados de tipo espiral é para abrir e nivelar a bobina de aço através do equipamento da unidade, e então enviá-la para a máquina de formação a um certo ângulo.using the principle of three roll coiler (usando o princípio de três rolos)A uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiled, uncoiledA soldagem de traseira nivelada e cortada de bobina de aço são todas realizadas no carro de soldagem de voo recíprocoQuando a soldagem de butt da bobina de aço é realizada, o carro de soldagem voador mantém a mesma velocidade com a máquina principal, e a máquina principal não pára para produção contínua.When butt welding is completed (Quando a soldagem do traseiro é concluída)Este tipo de modo de produção contínua tem as vantagens de alta eficiência de produção.Good product quality and few repair welded pipes (boa qualidade do produto e poucos tubos soltos para reparação)De acordo com os diferentes usos de produtos, a rear swing spiral welded pipe unit is divided into: API standard model, national standard model.API standard model is mainly used for the production of oil and natural gas (long-distance) transmission pipes O modelo padrão API é usado principalmente para a produção de tubos de transmissão de petróleo e gás natural (long distance)Ele tem requisitos muito altos para o material e qualidade de tubos de aço, bem como para o equipamento da unidade e equipamento de inspeção.The national standard model is mainly used for short-distance natural gas transmission and water delivery pipe O modelo padrão nacional é usado principalmente para tubos de transmissão de gás natural e de entrega de água de curta distânciaO material de aço e os requisitos de qualidade também são altos, segundos apenas aos padrões API.

O lineflowchart inteiro

coil uncoiler→pinching&leveling→electric vertical roll→hydaulic cut head&tail →buttwelding→electric vertical roll→edge mill device→board surface cleaner→ manul vertical rol→ main feeding &delivery→pre-bending&guide board→forming→inside welding→outside welding→plasma cutting→pulling out→ finished product inspection→collecting

Parâmetro principal

1 Dados de material bruto
Dia exterior da bobina	Φ1000 mm
Dia interna.	Φ610 × 760 mm
Largura	700mm 1500mm nós podemos desenhar depois de toda a confirmação
Espessura	9.5 toneladas 17.1 mm
Materiais	Q235 Q345 X42-X65 aço normal de carbono e aço de liga baixa Q235 Q345 X42-X65
Crescent	≤ 10/10000 mm
Turriform	< 30 mm
Peso máximo	30 t
2 Dados finais de tubos de aço
Pipe outer dia	Φ24inch ((610mm) ≈48inch ((1219mm) mm
Espessura da parede	9.5 toneladas 17.1 mm
Duração	12 m
Ângulo de balanço espiral	45o 78o
3 Dados da fábrica de espirais
Mode or type data (Modo ou tipo de dados) A. Modo da unidade: swing frontal, posicionamento central B.Forming way: three-roll bending, four-row outside control roll sizing (formação de três rolos, quatro linhas de controle externo)
Solução	Double-side sub-merged arc automaticamente welding
Soldador interno	Single-wire DC-1500 Welding
Soldador externo	Double-wire DC Alumínio 1500 + AC Alumínio 1200 Soldadura
Velocidade de solda	0.8 tons 2,2 m/min
Velocidade de alimentação	0.6 toneladas 2,5 m/min
Produção anual	20,000-50,000 toneladas por ano
Fonte de ar pressurizado	0.4·0.6Mpa
Plant area ((can be advanced by ours))	See the advance layout by ours, all the final sizes and layout should be confirmed after measure and base on your prent plant sizes (Veja o layout adiantado por nosso, todos os tamanhos e layout finais devem ser confirmados após medida e baseados nos tamanhos de planta de sua impressão) e flui gratuitamente.
Energia elétrica	AC380V 50Hz
Potência de controlo	AC220V 50Hz
Total electricidade da fábrica	500KW de potência

Exposição de fábrica

Vantagem do produto

1.Forming machine automatic adjustment system: This mill adopts the database + computer automatic control technology to adjust the machine when it changes the specification. Esta fábrica adota o banco de dados + tecnologia de controle automático de computador para ajustar a máquina quando ela muda a especificação.Este moinho precisa ajustar o ângulo do eixo dianteiro, o Angle of the six-component roller of the forming machine, a posição dos seis sets of rollers of the forming machine and the angle of the welding pad roller when changing the specifications.No passado, o trabalho de ajuste da fábrica era completado por trabalhadores experientes, basicamente dependendo da experiência de trabalhadores de ajuste.que é fácil de causar um único ajuste não está no lugarO trabalho de ajuste é grande, muito engraçado.Este conjunto de eixo dianteiro e máquina de moldagem precisam ajustar o ângulo e posição precisamente controlada pelo codificador, e para avançar de acordo com a teoria dos dados, o estabelecimento de um banco de dados completo, na produção de algumas especificações do tubo de aço,just on the computer tablet parameters such as width (simplesmente no computador, com parâmetros como largura)Isso reduz a necessidade de ajuste, a dependência de ajustadores experientes e o tubo de resíduos. 2.B.Uncoiler automatic centering function:There is the centering button on the operation stand of uncoiler. When the button is switched on, o centering button é ativado.As cabeças de cone duplo irá centralizar automaticamente a linha do centro do moinhoEntão, o centro da bobina é consistente com o centro da usina. Não é necessário ajustar com os rolos verticais. A eficiência de produção é melhorada e a instabilidade é diminuída.
